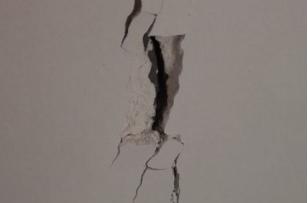

（1）不同材料交接處墻面開(kāi)裂。如鋼筋混凝土墻、柱、梁構(gòu)件與砌筑材料交接處，鋼筋混凝土墻、柱、梁構(gòu)件與木作或其他裝修材料交接處，砌筑材料與木作或其他裝修材料交接處開(kāi)裂等。
（2）墻面空鼓部位開(kāi)裂。
（3）墻面標(biāo)筋、護(hù)角部位開(kāi)裂。
（4）施工縫部位墻面開(kāi)裂。如飄窗鋼筋混凝土板、懸挑裝飾用鋼筋混凝土構(gòu)件施工縫處開(kāi)裂等。
（5）預(yù)埋管線部位處墻面開(kāi)裂。
（6）空心磚砌體墻面開(kāi)裂。
（7）門(mén)洞頂部墻面開(kāi)裂。
通過(guò)分析，可以看出墻面開(kāi)裂的成因如下：
第一，不同材料交接處墻面開(kāi)裂基本原因：
（1）不同材料交接處存在建筑上的通縫缺陷；

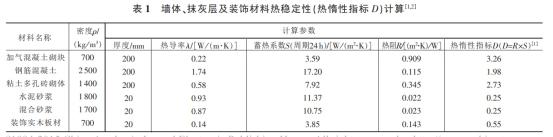

（2）不同材料的熱導(dǎo)率、蓄熱系數(shù)、熱阻、熱惰性指標(biāo)等差異較大（表1），導(dǎo)致不同材料的熱穩(wěn)定性難以統(tǒng)一或接近一致。由于環(huán)境溫度變化引起不同材料穩(wěn)定性不一致，造成不同材料交接處體積變形量存在差異，墻面出現(xiàn)開(kāi)裂就顯而易見(jiàn)。這種裂縫表現(xiàn)較規(guī)則，一般是沿不同材質(zhì)的交界處開(kāi)裂，或沿不同材質(zhì)的輪廓線處開(kāi)裂。如鋼筋混凝土墻、柱與砌筑磚墻交界處，室內(nèi)墻體中的木質(zhì)隱藏門(mén)周?chē)幍取?br />
第二，墻面空鼓部位開(kāi)裂一般以空鼓部位為中心向四周呈發(fā)散性開(kāi)裂。其原因主要是抹灰基層處理不好或抹灰工藝存在問(wèn)題。
第三，施工縫部位墻面開(kāi)裂基本反映出基層施工縫留置規(guī)則，實(shí)際上是結(jié)構(gòu)主體施工中存在的微缺陷。
如何有效防治墻面開(kāi)裂，結(jié)合經(jīng)驗(yàn)總結(jié)如下：
第一，新型墻面涂料應(yīng)安全可靠一些裝飾完成的墻面開(kāi)裂，往往是面層油漆變形和基層墻體變形不統(tǒng)一引起的。這樣的情況實(shí)例反映出面層油漆在墻體變形處褶皺嚴(yán)重，駁除表面油漆后，下部抹灰層常常難以觀測(cè)到裂縫。這種現(xiàn)象主要是表面油漆在墻體發(fā)生變形時(shí)，油漆面層發(fā)生了非彈性變形所致。
第二，對(duì)于大多數(shù)室內(nèi)墻面裝飾常采用涂料簡(jiǎn)單處理，可使用高品質(zhì)的無(wú)機(jī)涂料進(jìn)行裝飾，如沸石內(nèi)墻壁材等。
在多數(shù)情況下，墻面開(kāi)裂都是由其中的水分揮發(fā)引起的。水分可能繼續(xù)揮發(fā)，所以就算修補(bǔ)也可能繼續(xù)開(kāi)裂。另外，如果只是小面積重新刷漆，新漆和舊漆會(huì)有色差。如果對(duì)裝修質(zhì)量要求高，想減少開(kāi)裂，可先在墻上貼無(wú)紡布，這可減少80%以上的開(kāi)裂。貼無(wú)紡布時(shí)要用優(yōu)質(zhì)膠水，當(dāng)然，費(fèi)用會(huì)增加。
